DATUM-H1

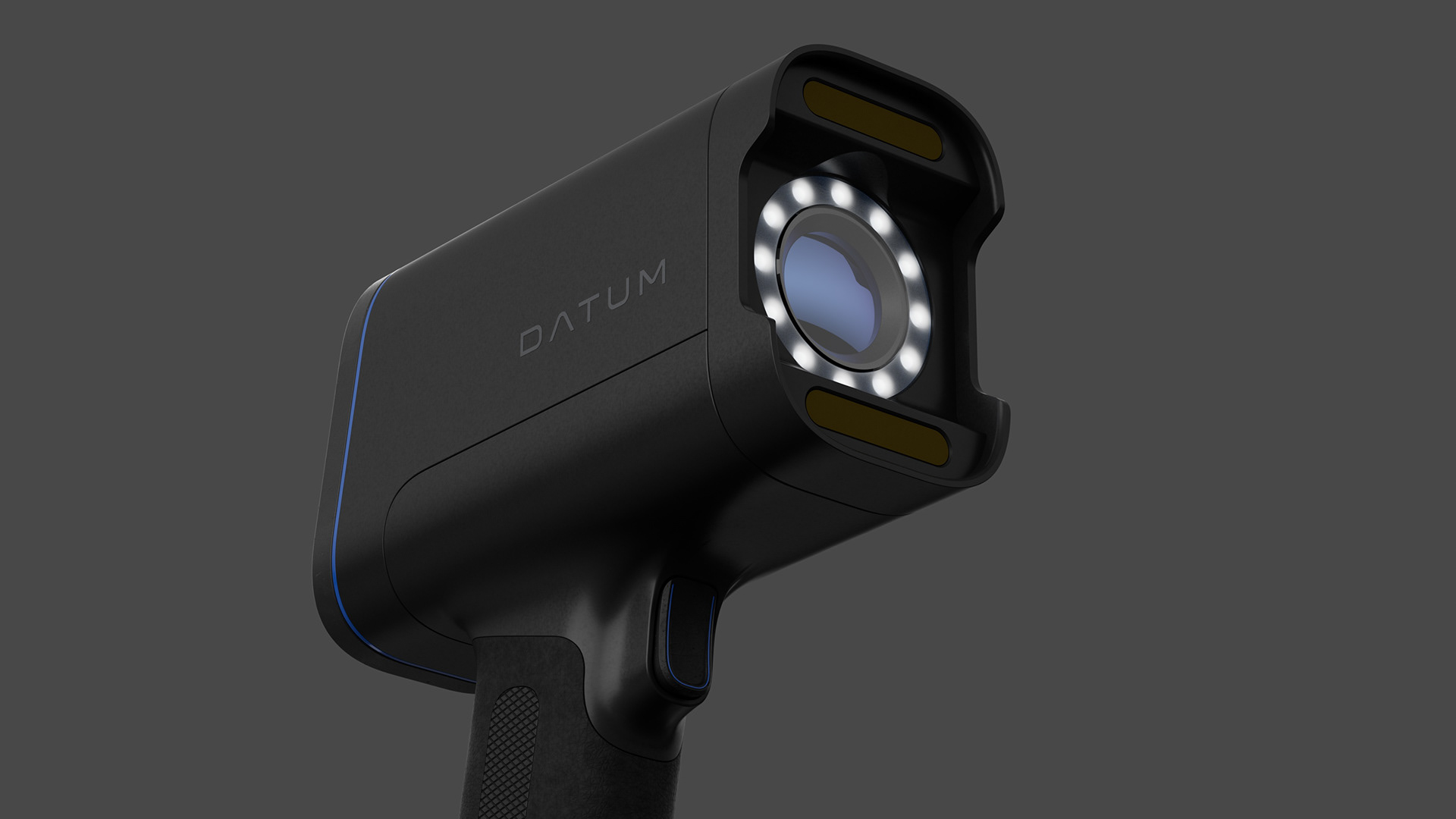

DATUM H1は、工場・プラントなどの設備点検や保守業務で使用する、ハンディ型の産業用検査・計測端末を想定したプロダクトデザインスタディです。現場で設備の状態を確認しながら、カメラ映像と距離・温度などの計測情報を扱うことを想定し、片手での保持・操作性、計測部とディスプレイの配置、産業機器としての堅牢感を考慮した筐体デザインを検討しました。

Design Objective｜現場での計測と判断を一台に集約するプロフェッショナルツール

設備点検の現場では、対象物を確認しながら複数の計測情報を参照し、限られた時間の中で状態を判断することが求められます。

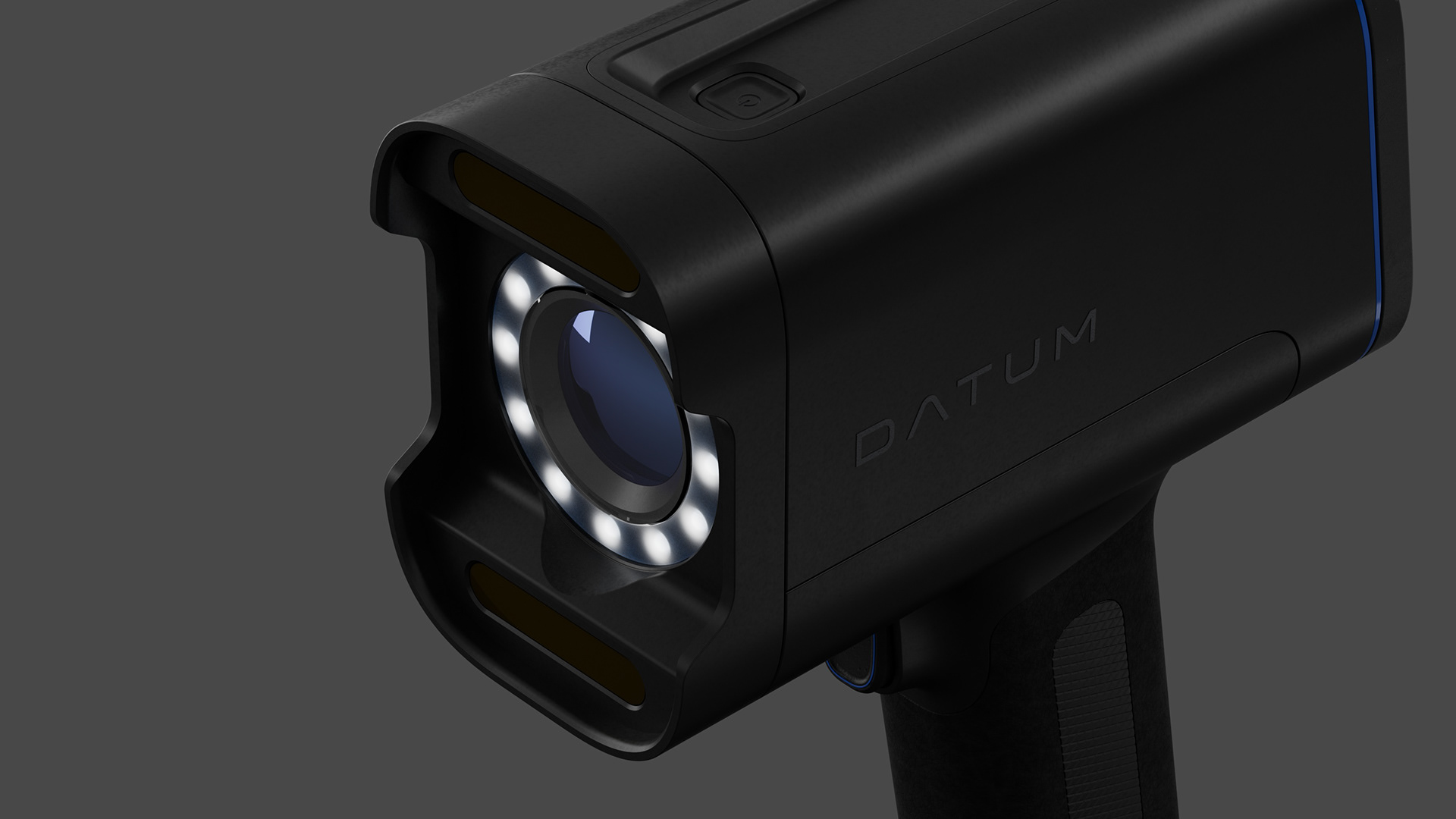

DATUM H1では、光学・計測系のモジュールとディスプレイ、操作部をコンパクトな筐体に統合し、計測・確認・記録までの一連の作業をスムーズに行えるハンディツールを想定しました。機能を明確に整理しながら、精密計測機器としての信頼感と、現場で扱う道具としての力強さを両立させています。

camera

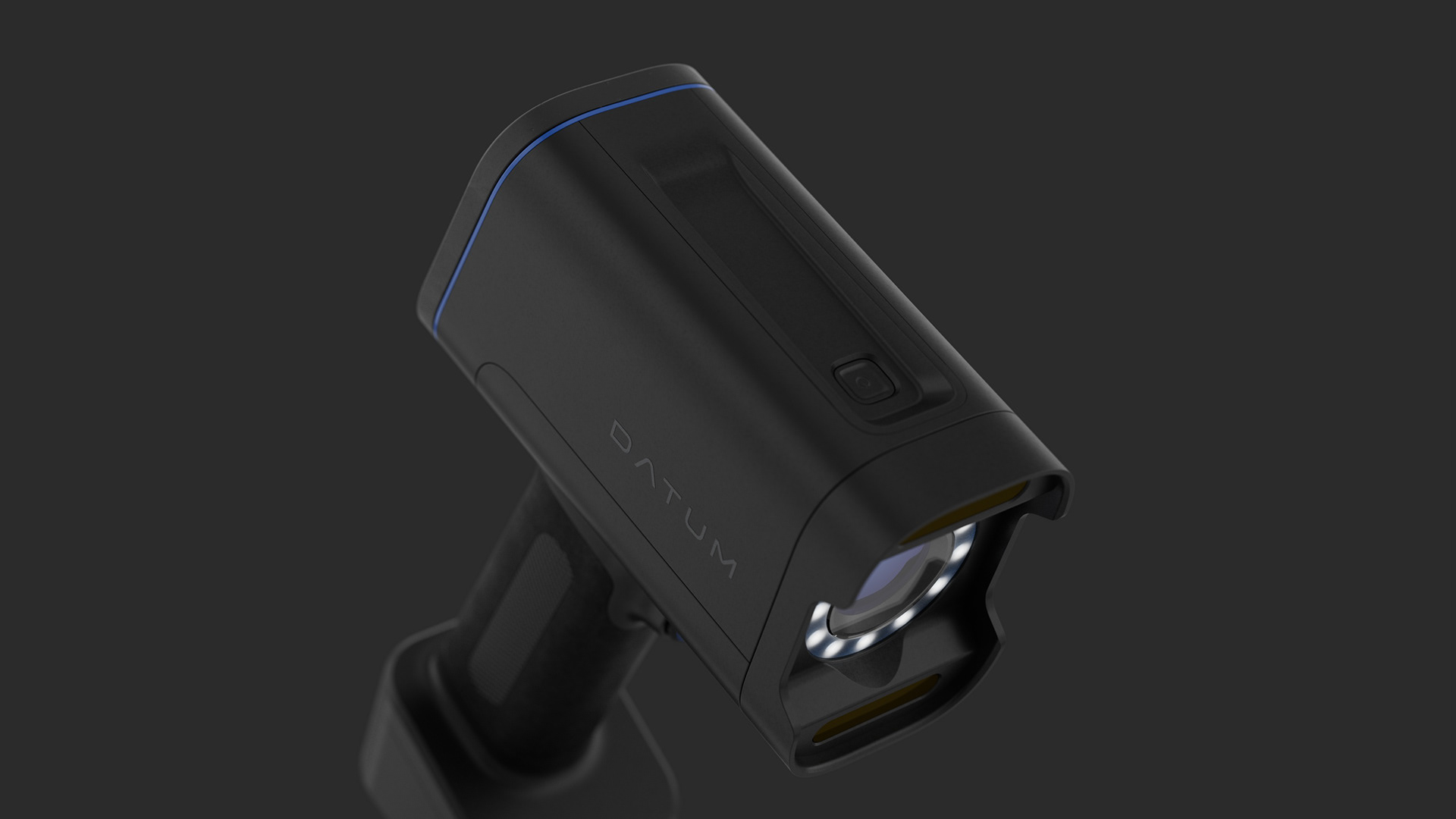

Ergonomics & Housing｜片手操作を支える筐体とグリップ設計

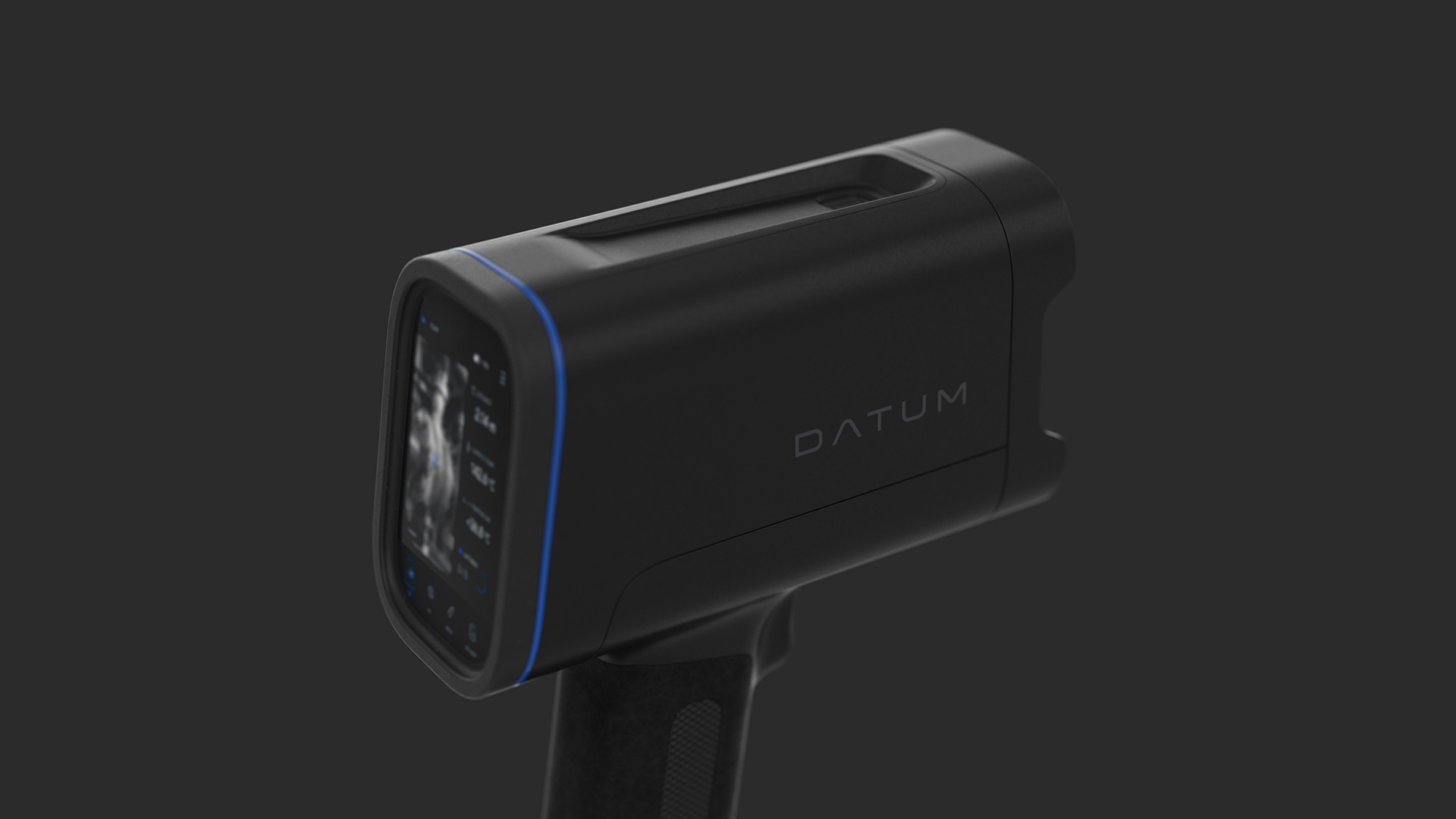

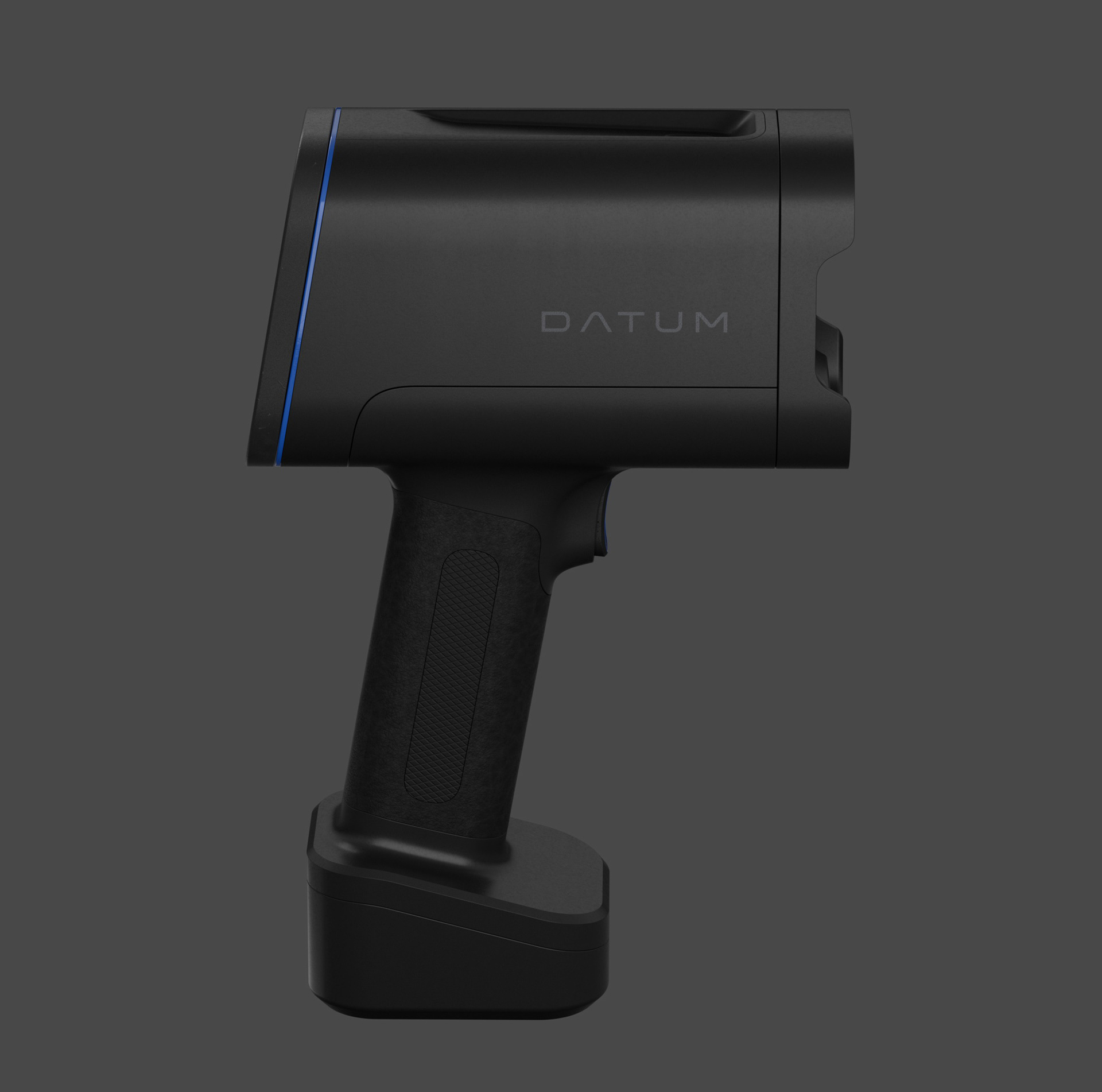

ハンディ型の業務用機器として、片手で保持した状態で対象物へ向けやすく、画面確認や主要操作へ移行しやすいプロポーションを検討しました。

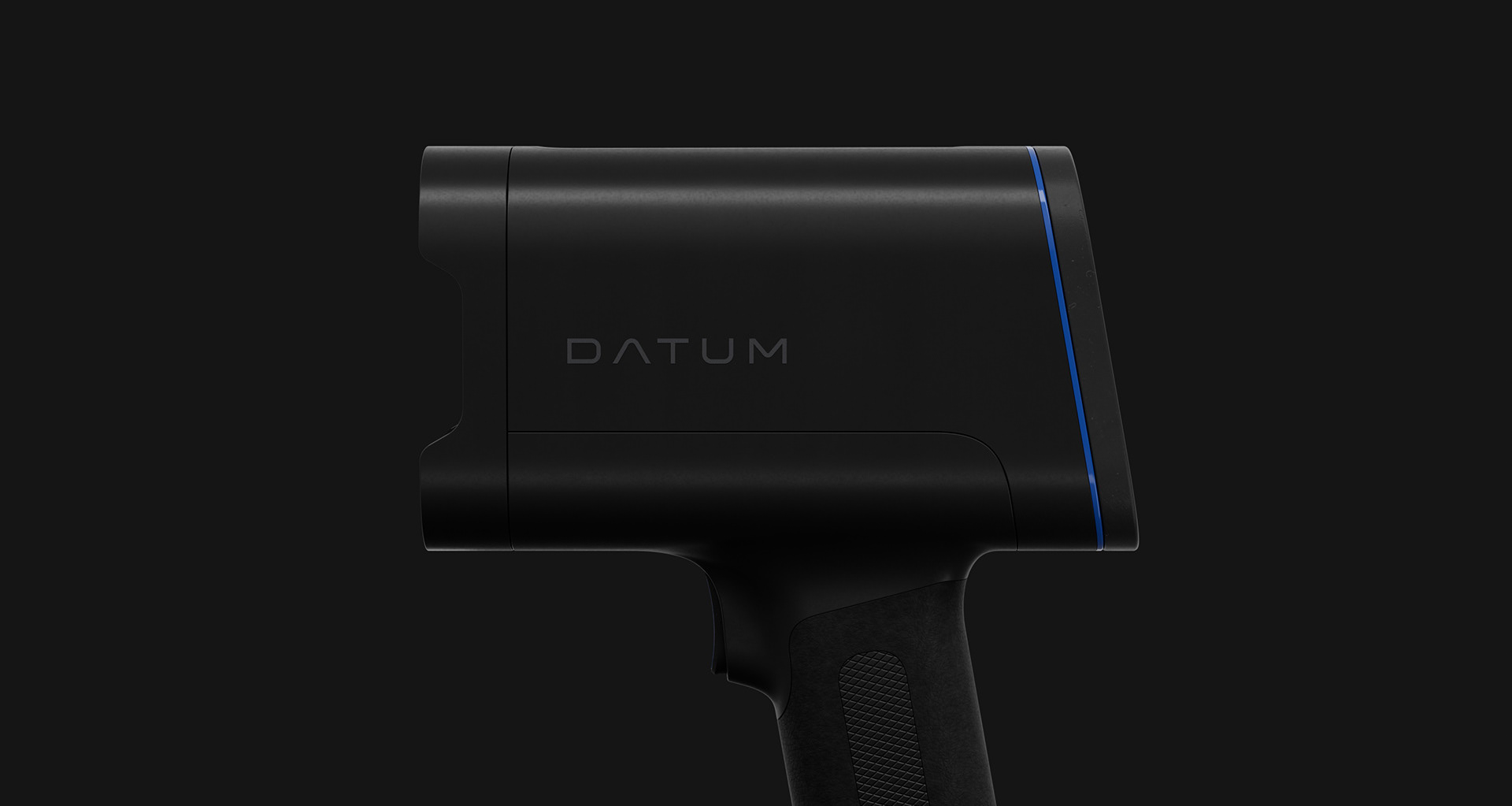

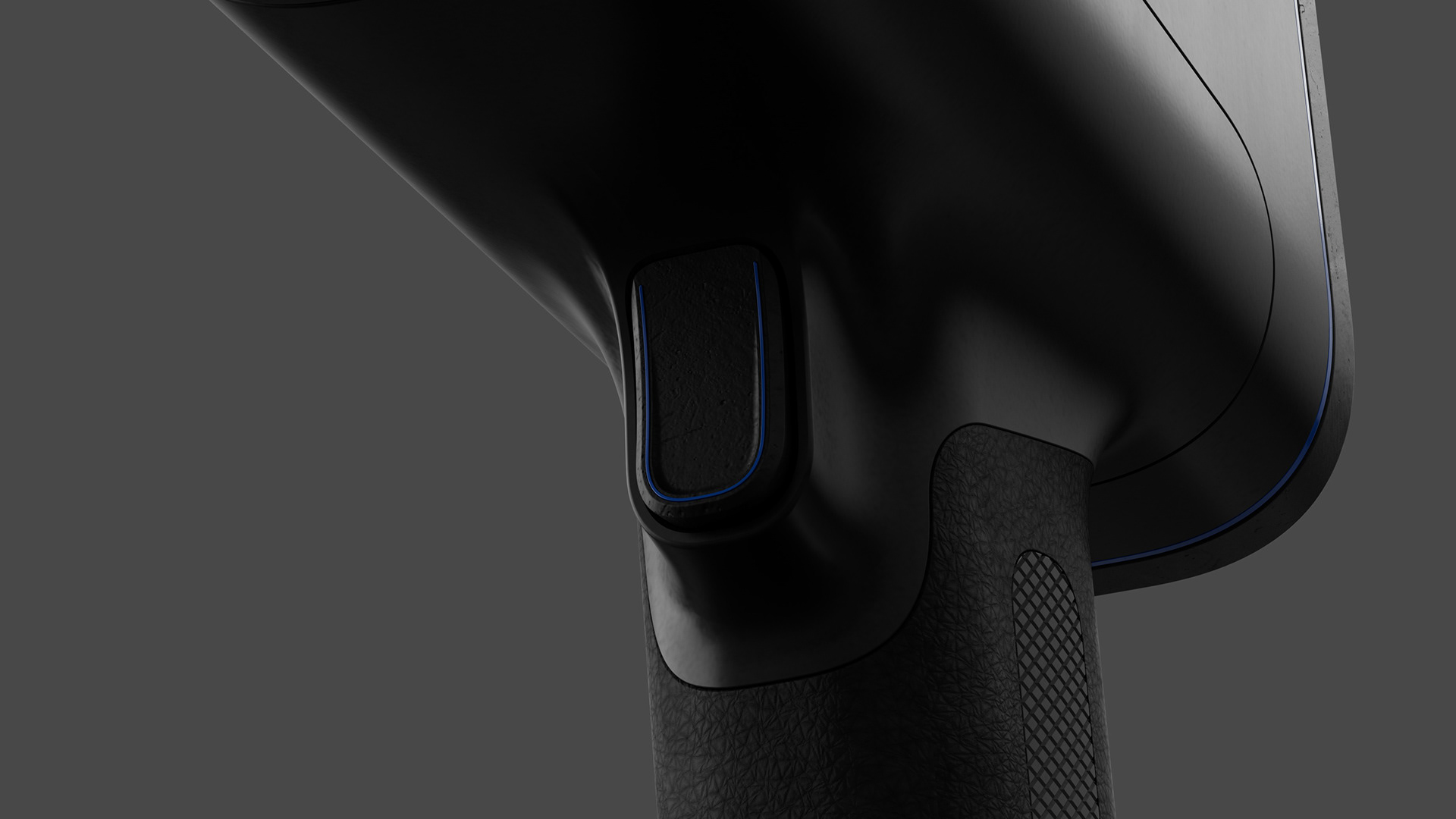

本体とグリップの位置関係、上面操作部へのアクセス、計測部周辺の保護形状などを整理しながら、長時間の点検作業を想定した安定した保持性を追求しています。マットブラックを基調としたCMFとブルーのアクセントによって、精密計測機器としての機能性とプロフェッショナルツールとしての存在感を表現しました。

Brand Identity｜計測の「基準」を視覚化したロゴデザイン

DATUMという名称が持つ「基準・基準点」の意味を起点に、精密計測機器としての機能性と先進性を表現するロゴタイプを検討しました。
直線を基調とした幾何学的な文字構成と、横棒を省いたシャープな「A」、広めの文字間隔によって、過度な装飾を避けながら精度感のある印象に整理しています。製品名「H1」までを一体として構成し、筐体への刻印、GUI、ブランドビジュアルなど複数の接点で一貫して展開できるアイデンティティを目指しました。

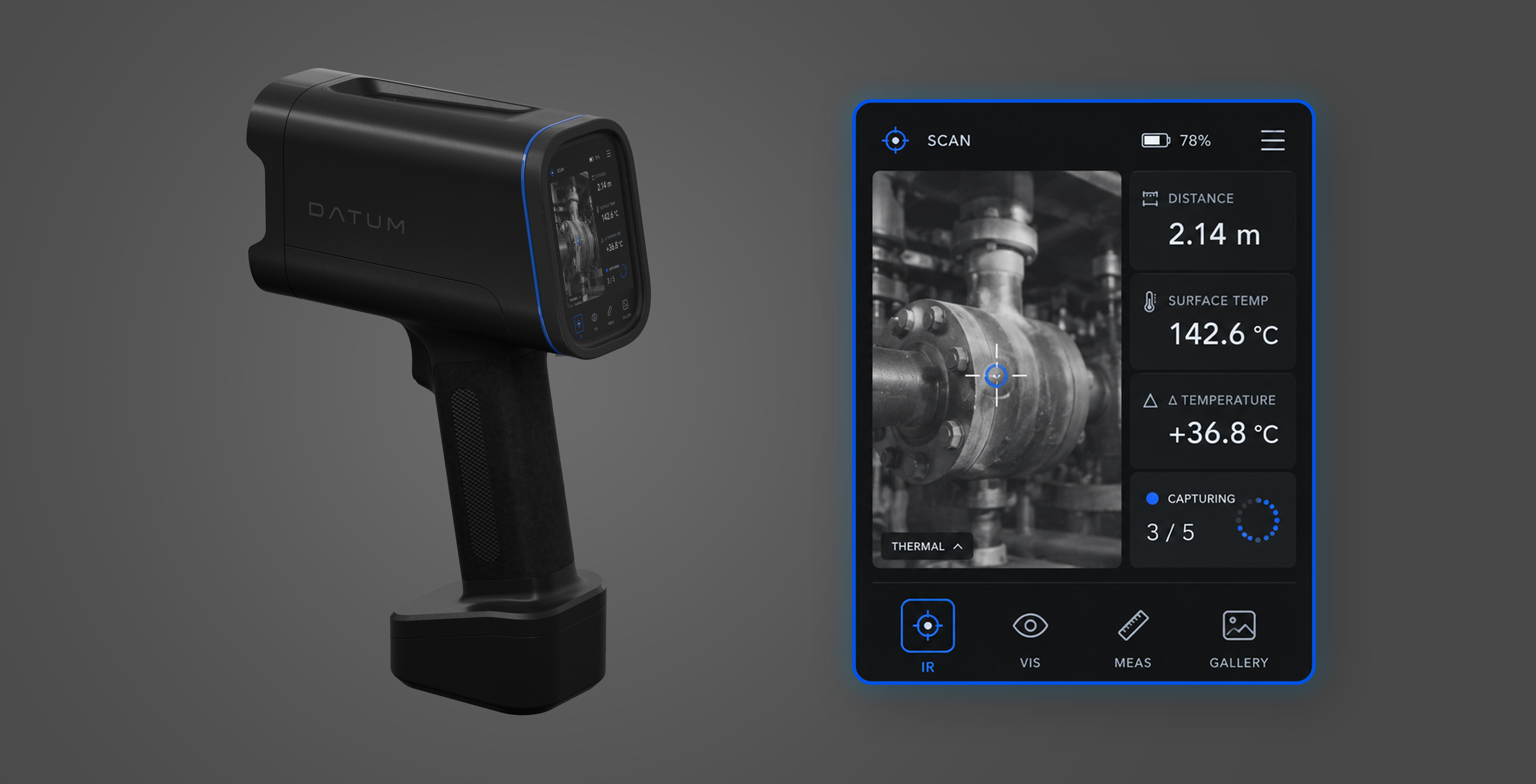

Interface｜計測結果をその場で把握できる情報設計

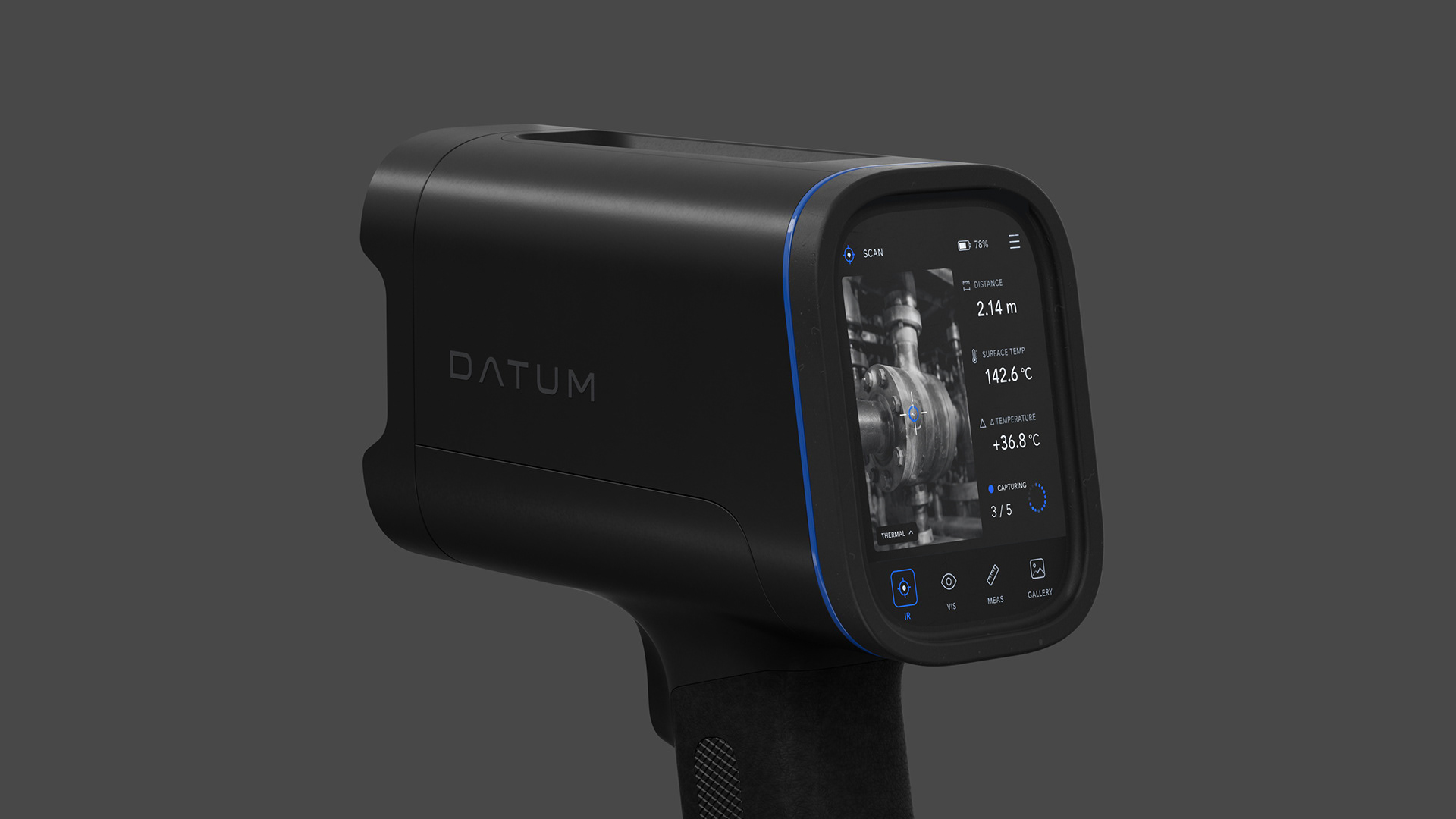

操作インターフェースは、カメラ映像を中心に、距離や温度などの計測情報を同一画面上で確認できる構成としています。
点検対象と計測値の関係を直感的に把握できるよう情報の優先順位を整理し、現場で繰り返される確認操作を少ないステップで行えるGUIを検討しました。筐体とGUIを一体の操作系として設計することで、計測から判断までを途切れさせないユーザーエクスペリエンスを目指しています。

Project : DATUM H1
Category : Industrial Inspection / Measuring Device
Product : Handheld Inspection Device
Scope : Product Design / Industrial Design / Ergonomics / CMF / GUI Concept / 3D CAD / CGI Visualization
Design : TWOFOUR DESIGN WORKS LLC.

Industrial Inspection Equipment Design

産業用検査・計測機器、設備点検端末をはじめとするBtoB製品のプロダクトデザインに対応しています。
筐体デザイン、3D CAD、CMF、GUIコンセプトまで、製品開発のフェーズに応じて対応しています。
