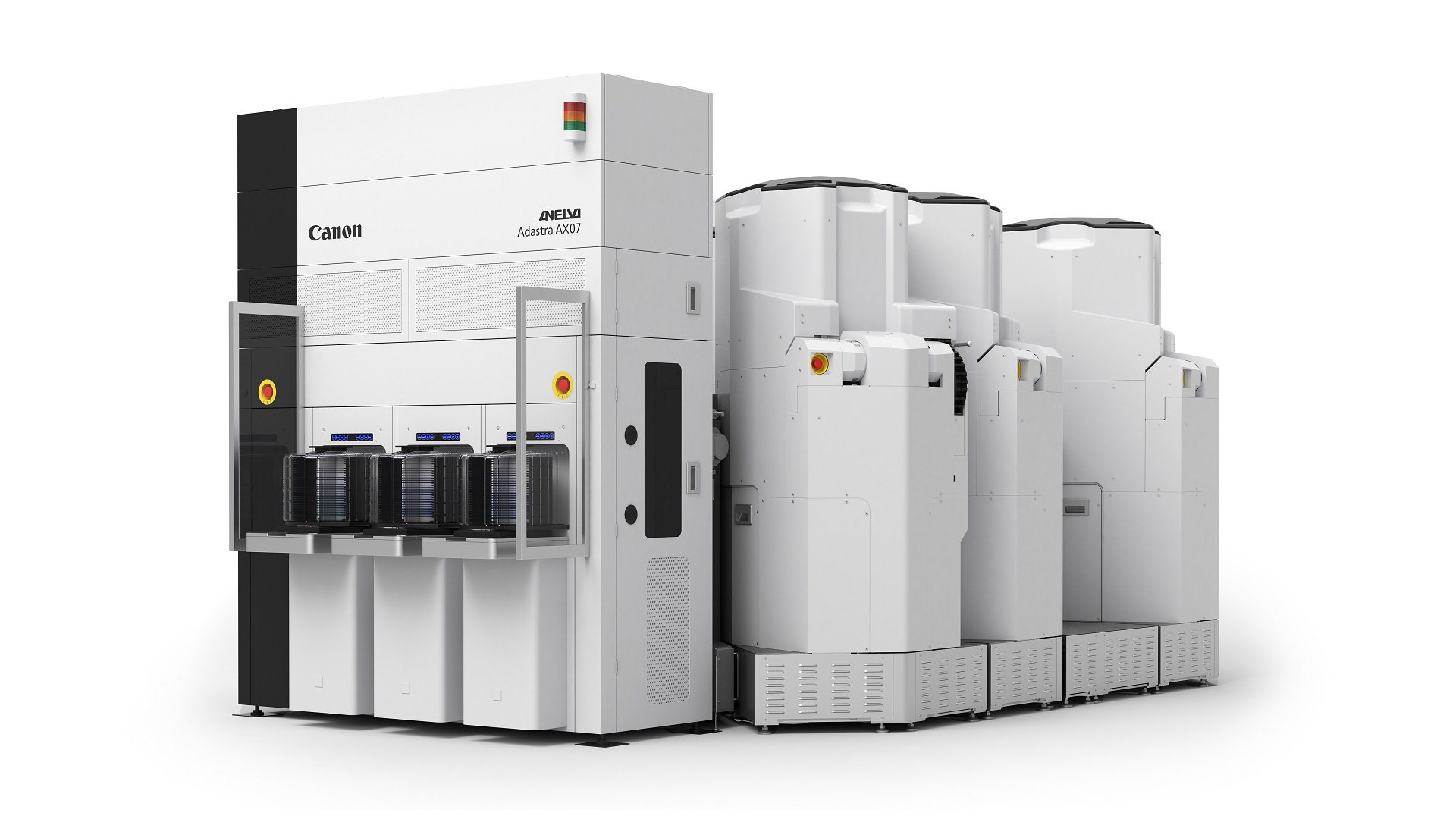

Adastraは、キヤノンアネルバが開発した半導体・電子部品向けスパッタリング装置プラットフォームです。
中央コアの周囲に複数の処理モジュールを配置する拡張性の高い装置構成と、複雑な内部機構、量産・メンテナンス要件を踏まえ、外装プロダクトデザインを開発しました。
中央コアの周囲に複数の処理モジュールを配置する拡張性の高い装置構成と、複雑な内部機構、量産・メンテナンス要件を踏まえ、外装プロダクトデザインを開発しました。
装置構成、作業性、量産性を一体で捉えながら、半導体製造装置としての新しい外観表現を構築しています。
2024年 グッドデザイン賞 金賞 (経済産業大臣賞)
2025年 IF DESIGN AWARD GOLD 受賞
2025年 機械工業デザイン賞 最優秀賞 受賞
2025年 IF DESIGN AWARD GOLD 受賞
2025年 機械工業デザイン賞 最優秀賞 受賞
https://www.g-mark.org/gallery/winners/20950
https://ifdesign.com/en/winner-ranking/project/ax07/705578
https://ifdesign.com/en/winner-ranking/project/ax07/705578
Design Concept｜複雑な機構を装置のアイデンティティへ

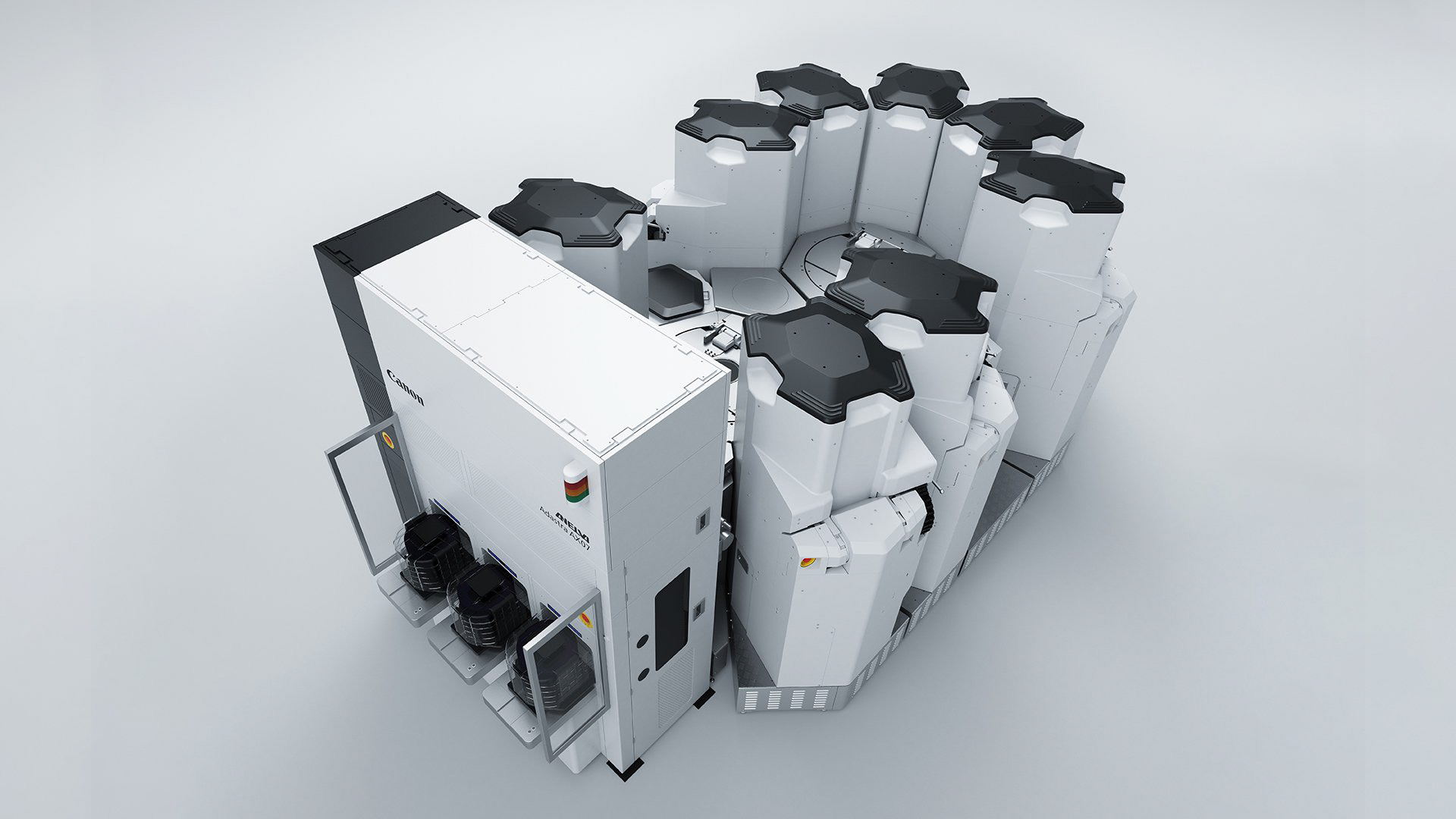

中央コアと周囲の処理モジュールから生まれる幾何学的な構成を、装置全体の造形アイデンティティとしてプロダクトのスタイリングに展開しました。
配管やケーブルなど複雑な内部機構をカバーリングし、装置全体を一目で把握できる明快なシルエットへ整理。白い外装と黒いトップ部のコントラストによって、半導体製造装置としての機能性と先進性を表現しています。
配管やケーブルなど複雑な内部機構をカバーリングし、装置全体を一目で把握できる明快なシルエットへ整理。白い外装と黒いトップ部のコントラストによって、半導体製造装置としての機能性と先進性を表現しています。
Modular Architecture｜拡張性と量産性を両立する外装構成

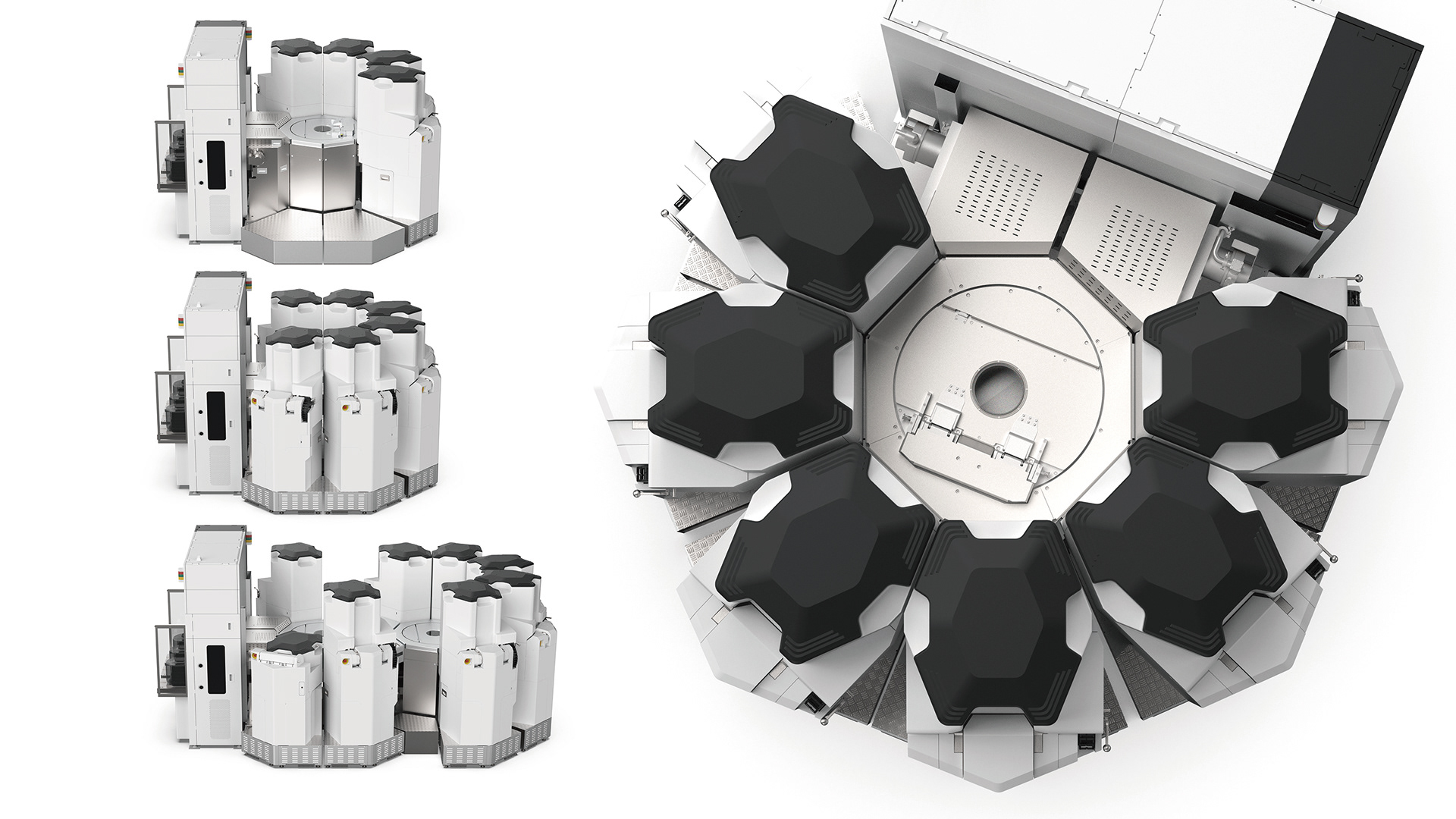

Adastraは、中央の搬送コアを基点に複数の処理モジュールを放射状に配置し、用途に応じて構成を選択・変更できるプラットフォームです。研究開発から量産まで、各フェーズに合わせた装置構成に対応する高い拡張性を備えています。
この基本構成から生まれる多面体のシルエットを造形へ取り込み、隣接するモジュール間に生じるスペースをメンテナンス領域として活用。トップ部の開閉軌跡や作業空間を確保しながら、一貫性のある外装体系として整理しました。 さらに、大型外装部品特有の加工・組立上の制約を踏まえ、カバー形状、分割、締結方法まで検討し、量産可能な外装構成へ落とし込んでいます。
Ergonomics & Maintenance｜クリーンルームでの作業性と安全性

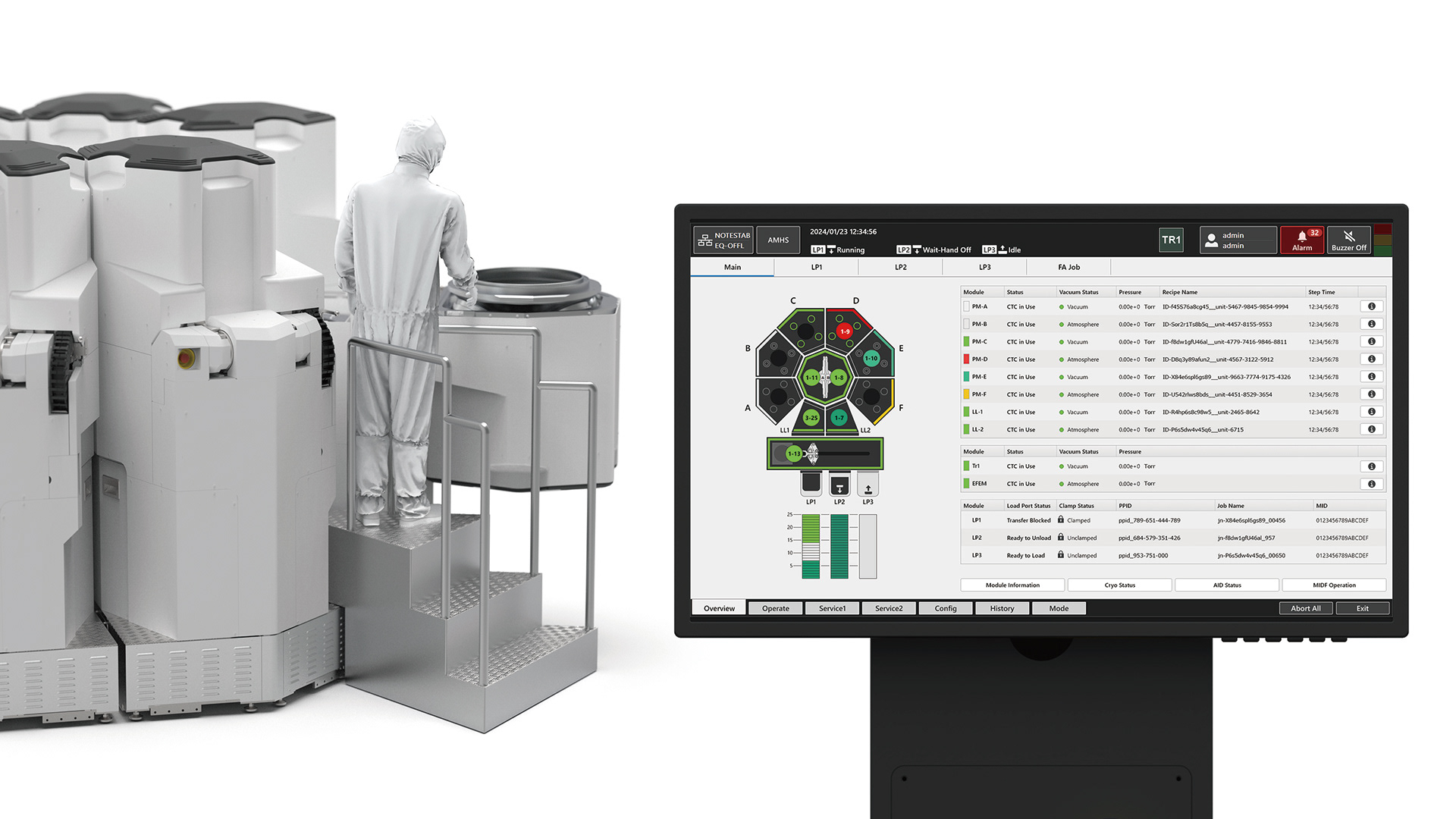

デザイナー自身がクリーンスーツを着用してクリーンルーム内の作業環境を確認し、オペレーターの作業観察やヒアリングを通じて、メンテナンス時の操作フローと身体負荷を整理しました。
重量物交換や高所作業などの特殊な作業条件を踏まえ、手掛かりとなる形状や作業姿勢まで含めてエルゴノミクスを検討。また、内部機構の鋭利な角や熱源部をデザインカバーで覆い、作業者が触れる箇所にも安全性を考慮した形状処理を取り入れることで、操作性・安全性・メンテナンス性の向上につなげています。
Detail Design｜可動機構と外装デザインの統合

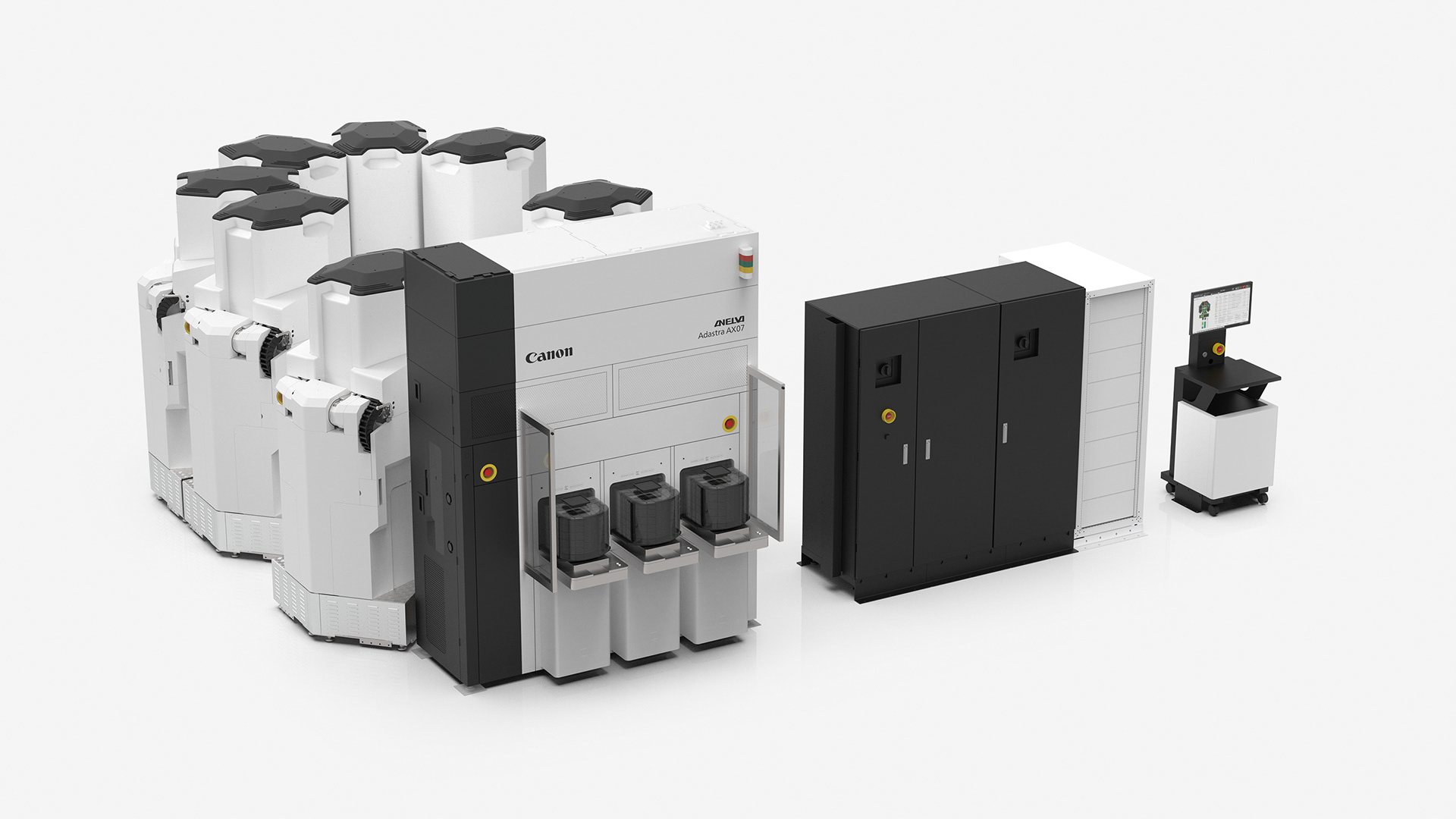

黒いトップ部は、Adastra独自の集積構造と技術先進性を視覚的に示す記号として位置づけ、モジュールの拡張性を象徴する要素としてデザインしました。白い外装との明快なコントラストによって、装置の機能構成を視覚的に整理しています。
ケーブルベア周辺では、可動範囲や配線経路との干渉を避けつつ、複雑な機構を外観上整理。機構要件を単に隠すのではなく、装置全体の造形ルールに取り込むことで、機能と意匠の一体化を図っています。
ケーブルベア周辺では、可動範囲や配線経路との干渉を避けつつ、複雑な機構を外観上整理。機構要件を単に隠すのではなく、装置全体の造形ルールに取り込むことで、機能と意匠の一体化を図っています。
Space Efficiency｜クリーンルームの面積生産性を高める装置構成

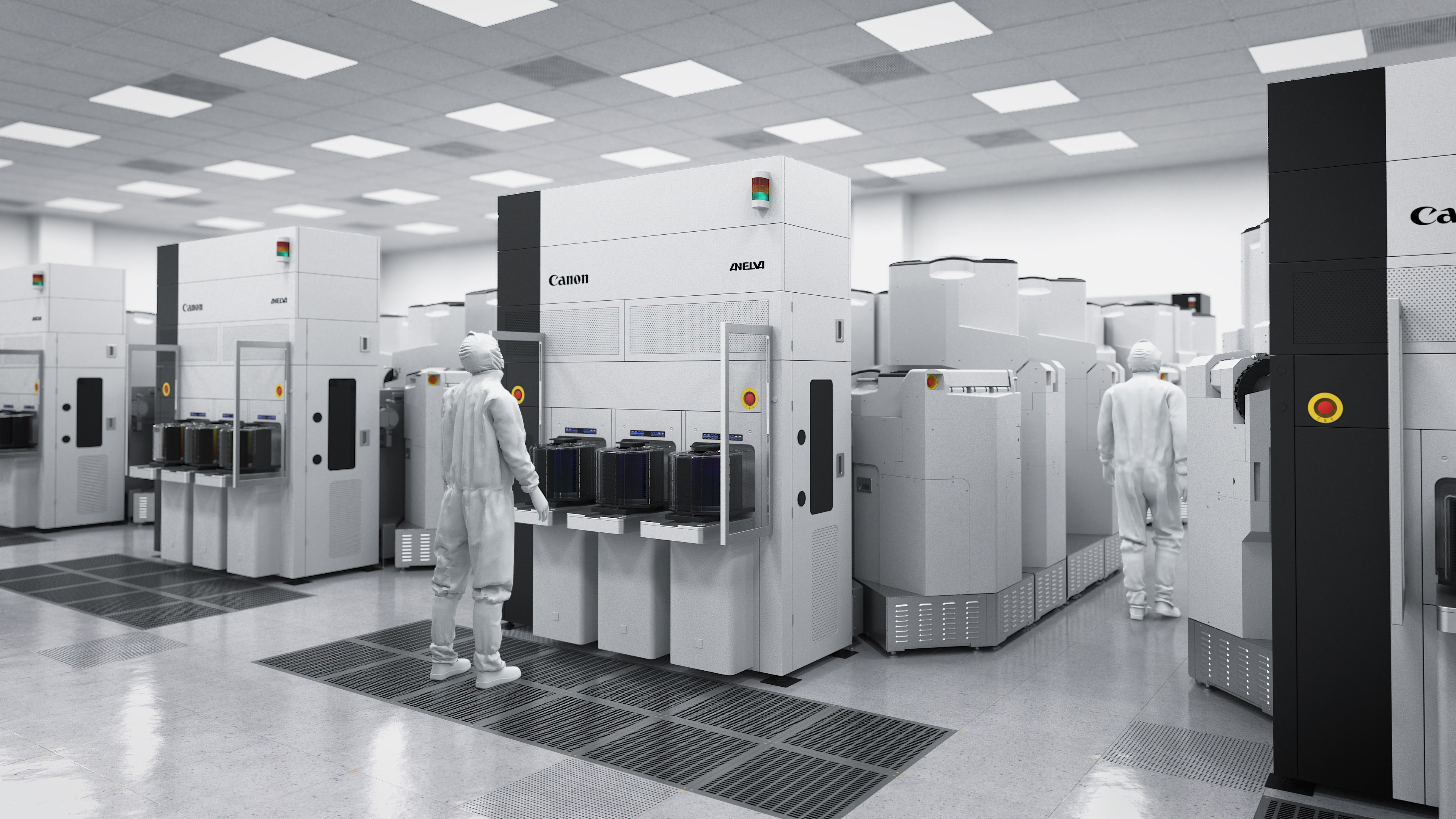

半導体製造装置が複数台並ぶクリーンルームでは、装置単体の性能だけでなく、限られた空間を効率的に活用できることも重要な要件となります。

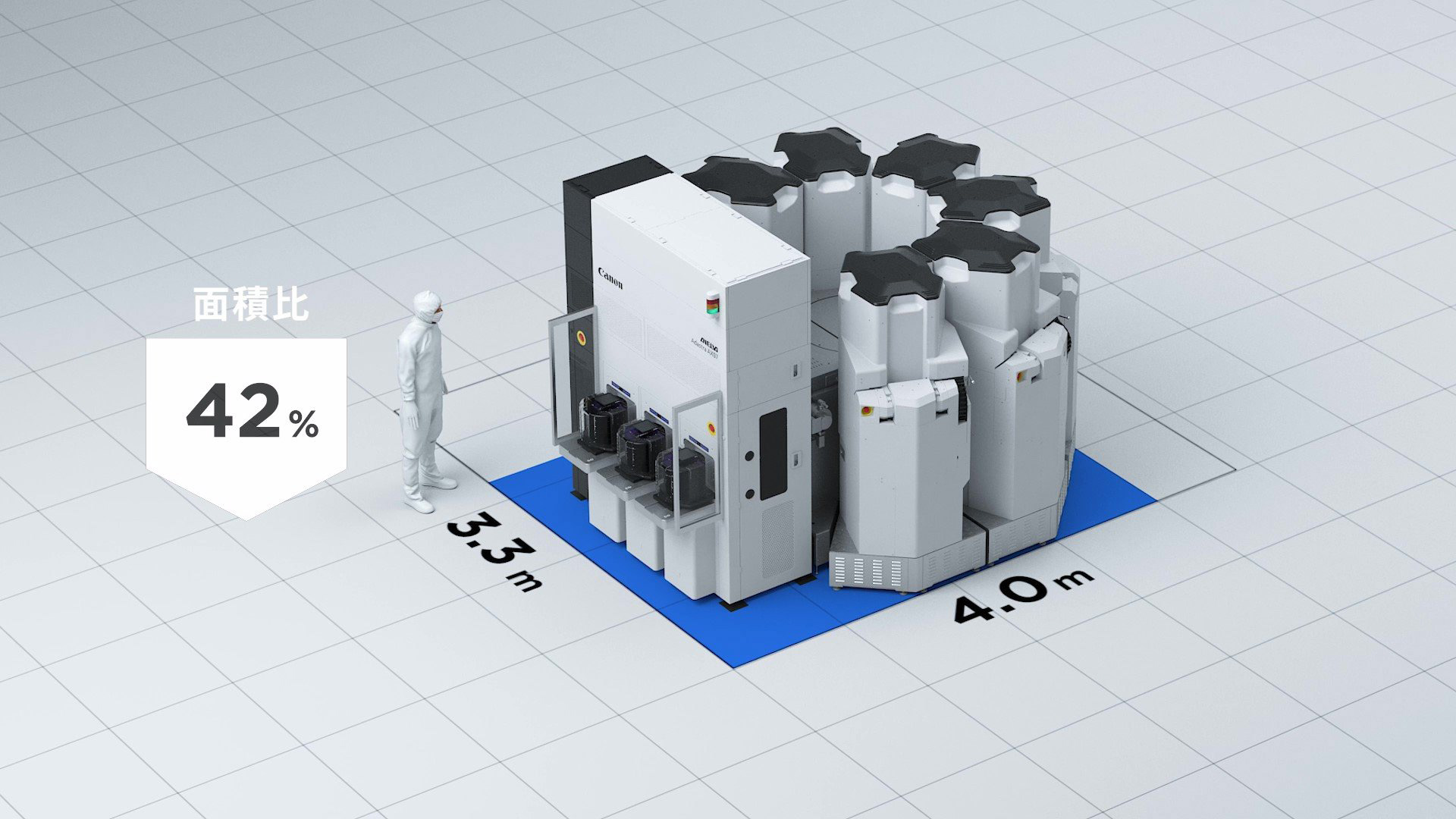

Adastraでは、中央コアの周囲に処理モジュールを集積する装置構成により、従来機比で設置面積を約42％削減。限られたクリーンルーム内での設置効率を高め、面積生産性の向上に貢献しています。
Adastraでは、中央コアの周囲に処理モジュールを集積する装置構成により、従来機比で設置面積を約42％削減。限られたクリーンルーム内での設置効率を高め、面積生産性の向上に貢献しています。
Project : Adastra
Category : Semiconductor Manufacturing Equipment
Product : Sputtering System Platform
Scope : Product Design / Industrial Design / Exterior Design / Ergonomics / Design for Manufacturing
Client : Canon ANELVA Corporation
Category : Semiconductor Manufacturing Equipment
Product : Sputtering System Platform
Scope : Product Design / Industrial Design / Exterior Design / Ergonomics / Design for Manufacturing
Client : Canon ANELVA Corporation
Photo Credit : Canon Anelva Corp.
